ООО «Волгопромэнерго» изготавливает вакуумные деаэраторы типа ДВ производительностью 5, 15, 25, т/ч. Они предназначены для дегазации добавочной воды энергетических котлов и подпиточной воды систем теплоснабжения на ТЭЦ и в котельных, главным образом, водогрейных.
Основная техническая характеристика вакуумных деаэраторов
Рабочее давление, МПа абс (кгс/см²) | 0,016-0,05 (0,16-0,5) |
Температура деаэрированной воды, °С | 55-80 |
Температура теплоносителя, °С | 90-180 |
Средний нагрев воды в деаэраторе, °С | 15-25 |
Пробное гидравлическое давление, МПа абс | 0.3 |
Допустимое повышение давления при работе защитного устройства, МПа абс |
0.17 |
На рис.1 представлена конструктивная схема струйно-баботажного вертикального вакуумного деаэратора производительностью 5-25 т/ч.
Вода, направляемая на дегазацию по трубе 1, попадает на верхнюю тарелку 6. Последняя секционирована с таким расчетом, что при минимальной (30%) нагрузке работает только часть отверстий во внутреннем секторе. При увеличении нагрузки включается в работу дополнительные ряды отверстий. Секционирование верхней тарелки исключает гидравлические перекосы по пару и воде при изменениях нагрузки и во всех случаях обеспечивает обработку струй воды паром. Пройдя струйную часть, вода попадает на перепускную тарелку 5, предназначенную для сбора и перепуска воды на начальный участок, расположенный ниже барботажной тарелки 3. Перепускная тарелка 5 имеет отверстие в виде сектора, который с одной стороны примыкает к вертикальной сплошной перегородке 8, идущей вниз до основания корпуса колонки. Вода с перепускной тарелки 5 направляется на непровальную барботажную тарелку 3, выполненную в виде кольца с рядами отверстий, ориентированными перпендикулярно потоку воды.
К барботажной тарелке примыкает водосливной порог 9, который проходит до нижнего основания деаэратора. Вода протекает по барботажному листу, переливается через порог и попадает в сектор, образуемый порогом 9 и перегородкой 8, а затем отводится из деаэратора через трубу 11. Весь пар подводится под барботажную тарелку по трубе 2. Под тарелкой 3 устанавливается паровая подушка, и пар, проходя через отверстия, барботирует воду. С увеличением нагрузки, а следовательно, и расхода пара, высота паровой подушки увеличивается и избыточный пар перепускается в обвод барботажного листа через отверстия в перепускных трубах 4. Затем пар проходит черезгорловину в перепускной тарелке 5 и поступает в струйный отсек, где большая часть конденсируется. Парогазовая смесь отсасывается по трубе 7.

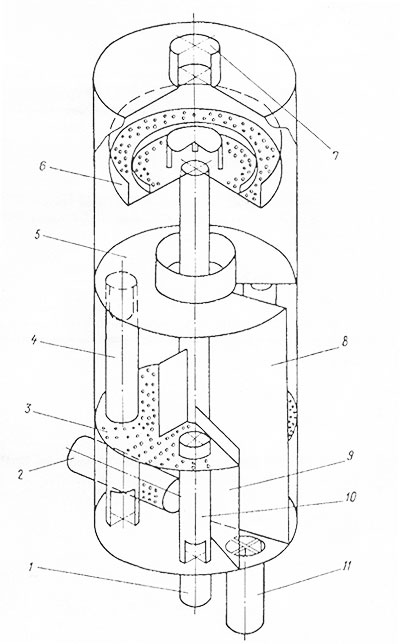

Рис 1. Принципиальная схема двухступенчатого вертикального вакуумного деаэратора.
При использовании в качестве греющей среды перегретой воды последняя также подается под барботажную тарелку по трубе 2. Попадая в область с давлением ниже атмосферного, вода вскипает, образуя под листом паровую подушку. Вода, оставшаяся после вскипания, по водоперепускной трубе 10 поступает на барботажную тарелку, где проходит обработку совместно с исходным потоком воды. Дальнейший путь паравыделившегося из перегретой воды, не отличается от описанной выше.
Вся колонка изготавливается цельносварной. Для возможности ее разъема предусматривается монтажный стык, расположенный выше перепускной тарелки. В табл.3 приведены основные конструктивные характеристики вакуумных деаэраторов ДВ-5 - ДВ-25.
Вертикальные выпара поверхностного типа.
Таблица 3. Основные конструктивные характеристики вакуумных деаэраторов
Наименование параметров | Тип вакуумного деаэратора | ||
ДВ-5 | ДВ-15 | ДВ-25 | |
Номинальная производительность, т/ч Высота, мм Диаметр корпуса деаэратора, наружный, мм Диаметр трубы, наружный, мм: водоподводящей отводящей отсоса смеси перепускных подвода теплоносителя Масса, кг Емкость, м³ |
5 2400 616 57 76 159 57 57 471 0,67 |
15 2400 716 76 89 159 76 89 561 0,90 |
25 2400 816 89 108 159 76 108 666 1,2 |
На рис.2 приведена схема компоновки вертикального вакуумного деаэратора с охладителем выпара поверхностного типа. Часть потока исходной воды пропускается через охладитель выпара. Для обеспечения необходимого расхода выпара при всех нагрузках деаэратора расход воды на охладитель выпара должен соответствовать номинальной производительности и поддерживаться постоянным. Конденсат из охладителя выпара рекомендуется отводить отдельным трубопроводом через гидрозатвор в дренаж или на верхнюю тарелку деаэратора. С этой целью охладитель наклонен в сторону отвода конденсата (уклон 1:10).

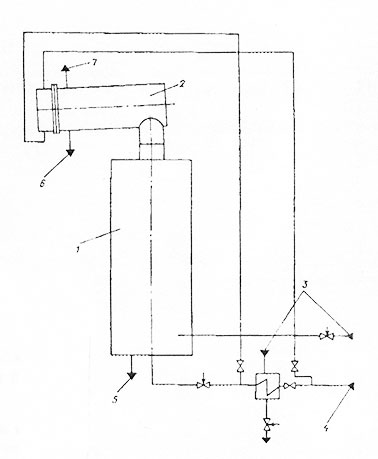

Рис.2. Схема компоновки вертикального вакуумного деаэратора с охладителем с выпара поверхностного типа:
1 - вакуумный деаэратор; 2 - охладитель выпара; 3 - подвод греющей среды; 4 - подвод исходной воды; 5 - отвод деаэрированной воды; 6 - отвод конденсата: 7 - отвод газов
Вакуумные деаэраторы следует защищать от переполнения и от опасного повышения давления. Наиболее просто вопрос защиты решается при сливе деаэрированной воды самотеком в промежуточные (или аккумуляторные) баки атмосферного давления при обязательном отсутствии запорной и регулирующей арматуры на сливных трубопроводах. В этом случае защита осуществляется через переливные гидрозатворы баков, рассчитанные на пропуск максимального расхода воды, поступающей в деаэратор при аварийных ситуациях. В остальных случаях защита должна выполняться с помощью гидрозатвора, присоединяемого к сливному трубопроводу или промежуточному коллектору. Высота гидрозатвора выбирается в зависимости от места его присоединения к системе. При подводе к деаэратору в качестве греющей среды пара необходимо также устанавливать предохранительный гидрозатвор на паропроводе между деаэратором и регулятором давления.
Комплектация вакуумных деаэраторов вспомогательным оборудованием (в количестве по 1 шт.) приведена в табл.4.
Таблица 4. Комплектация вакуумных деаэраторов вспомогательным оборудованием
Деаэратор | Охладитель выпара |
Эжектор водоструйный |
Клапан регулирующий на подводе теплоносителя |
Клапан регулирующий на подводе исходной воды |
ДВ-5А | ОВВ-2 | ЭВ-10 (рвс=0,02 МПа) ЭВ-30 (рвс=0,006 МПа) |
6с-9-1 Ду=80мм ру=10,0 МПа |
9с-3-3 Ду=50мм ру=6,4 МПа |
ДВ-15 | то же | то же | то же | |
ДВ-25 | ЭВ-30 (рвс=0,02 МПа) ЭВ-60 (рвс=0,006 МПа) |
Т-34б Ду=80мм ру=6,4МПа |
Общий вид вакуумных деаэраторов ДВ-5, ДВ-15, ДВ-25 приведен на рис. 3. Основные размеры вакуумных деаэраторов этих типоразмеров даны в табл.5, экспликация штуцеров - в табл.6, а компоновка этих вакуумных деаэраторов с охладителями выпара - на рис.4.
Основные размеры установок с вакуумными деаэраторами ДВ-5, ДВ-15, ДВ-25 и соответствующими охладителями выпара приведены в табл.7, а экспликация штуцеров этих установок - в табл.8.
Техническая характеристика вакуумных деаэраторов ДВ-5,ДВ-15, ДВ-25
Рабочее давление, МПа абс (кгс/см²) | 0,016-0,05 (0,16-0,5) |
Температура, °С | 55-80 |
Среда | Вода, пар |
Пробное гидравлическое давление, МПа абс | 0,3 (3,0) |
Допустимое повышение давления при работе защитного устройства, МПа абс |
0,17 (1,7) |

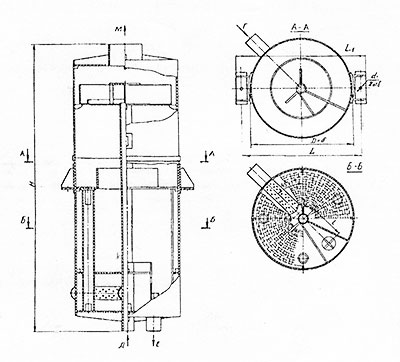

Рис.3 Общий вид вакуумных деаэраторов ДВ-5, ДВ-15, ДВ-25
Рис. 4 Компоновка вакуумных деаэраторов ДВ-5, ДВ-15, ДВ-25
Таблица 5. Основные размеры вакуумных деаэраторов ДВ-5, ДВ-15, ДВ-25
Типоразмер деаэраторов | Производи-тельность, т/ч | L | L1 | I | Dxδ | D1 | H | Масса, кг |
ДВ-5 | 5 | 786 | 836 | 200 | 600х8 | 24 | 2800 | 471 |
ДВ-15 | 15 | 886 | 936 | 250 | 700х8 | 24 | 2800 | 561 |
ДВ-25 | 25 | 1000 | 1296 | 275 | 800х8 | 28 | 2800 | 666 |
Таблица 6. Экспликация штуцеров ДВ-5, ДВ-15, ДВ-25
Индекс |
Назначение |
Диаметр штуцера наружный, мм |
||
ДВ-5 |
ДВ-15 |
ДВ-25 |
||
Г Д Е М |
Подвод перегретой воды (теплоносителя) Подвод исходной воды Отвод деаэрированной воды Отвод парогазовой воды |
57 57 76 159 |
89 76 89 159 |
108 89 108 159 |
Таблица 7. Основные размеры, мм, установок с вакуумными деаэраторами ДВ-5, ДВ-15, ДВ-25
Типоразмер | L | L! | L2 | L3 | I | I1 | I2 | I3 | |
деаэратора | Охладителя выпара | ||||||||
ДB-5 | ОВВ-2 | 1469 | 796 | 786 | 1020 | 698 | 570 | 180 | 90 |
ДВ-15 | ОВВ-2 | 1519 | 896 | 886 | 1020 | 698 | 570 | 180 | 90 |
ДВ-25 | ОВВ-2 | 1576 | 906 | 1000 | 1020 | 698 | 570 | 180 | 90 |
Типоразмер |
Dxδ |
D1xδ | Н | Н1 | Н2 | h | р1 | Масса, кг | |
деаэраора | Охладителя выпара | ||||||||
ДB-5 | ОВВ-2 |
600х8 |
325х8 | 3398 | 2800 | 1260 | 100 | 240 | 638 |
ДВ-15 | ОВВ-2 | 700х8 | 325х8 | 3398 | 2800 | 1260 | 100 | 240 | 728,3 |
ДВ-25 | ОВВ-2 | 800х8 | 325х8 | 3398 | 2800 | 1260 | 100 | 240 | 833,3 |
Таблица 8. Экспликация штуцеров в установках с вакуумными деаэраторами ДВ-5, ДВ-15, ДВ-50
Индекс | Назначение | Диаметр штуцера наружный, мм | ||
ДВ-5 | ДВ-15 | ДВ-25 | ||
Г | Подвод перегретой воды (теплоносителя) | 57 | 89 | 108 |
Д | Подвод исходной воды | 57 | 76 | 89 |
Е | Отвод деаэрированной воды | 76 | 89 | 108 |
Ж | Отвод парогазовой смеси к эжектору | 57 | 57 | 57 |
И | Отвод конденсата | 57 | 57 | 57 |
К | Подвод охлаждающей воды | 57 | 57 | 57 |
Л | Отвод охлаждающей воды | 57 | 57 | 57 |
