Охладители выпара ОВВ, ОВА

Охладители выпара предназначены для конденсации максимального количества пара из отводимой от деаэратора парогазовой смеси и утилизации тепла этого пара. При охлаждении выпара происходит резкое сокращение объема парогазовой смеси, что особенно важно для обеспечения нормальной работы воздухоотсасывающих устройств вакуумных деаэраторов.

Поверхностные охладители выпара обозначаются: ОВВ — охладители выпара вакуумных деаэраторов, ОВА — охладители выпара деаэраторов атмосферного давления.

На рис.1 и 2 представлены принципиальные схемы горизонтальных поверхностных охладителей выпара соответственно для деаэраторов типа ДВ и ДА. Охладители состоят из горизонтального корпуса, в котором размещена трубная система. Внутри трубок движется химически очищенная вода, которая затем направляется в деаэратор. В охладителях выпара вакуумных деаэраторов (см. рис. 1) корпус приваривается к трубной доске во избежание присосов воздуха. Конденсат выпара возвращается в колонку (на верхнюю тарелку) деаэратора или сливается в дренажные баки в зависимости от компоновки деаэрационной установки.

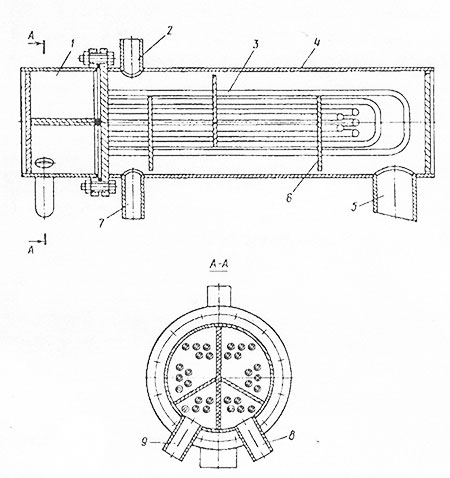

Рис. 1 Принципиальная схема поверхностного охладителя выпора для деаэраторов типа ДВ:
1 — водяная камера; 2 — отвод парогазовой смеси к эжектору; 3 — трубная система; 4 — корпус; 5 — подвод выпара; 6 — промежуточная перегородка; 7 — отвод конденсата; 8 — подвод охлаждающей воды; 9 — отвод охлаждающей воды.

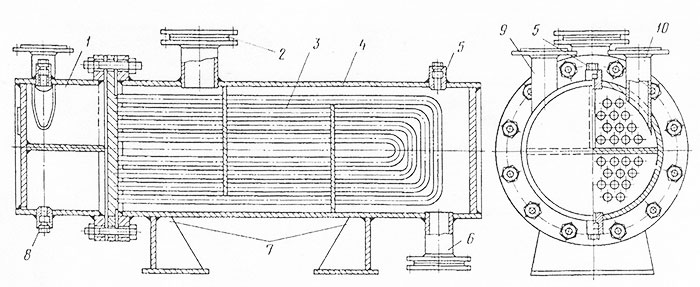

Рис. 2 Принципиальная схема поверхностного охладителя выпара для деаэраторов типа ДА:
1 — водяная камера; 2 — подвод выпара; 3 — трубная система; 4 — корпус;  5 — отвод парогазовой смеси; 6 — слив конденсата; 7 — опоры; 8 — дренаж; 9 — отвод охлаждающей воды; 10 — подвод охлаждающей воды.

В качестве материала для трубных систем охладителей выпара рекомендуется применять латунь марки Л-68, сплав МНЖ-5-1 коррозионно-стойкую сталь.

Техническая характеристика охладителей выпара вакуумных деаэраторов ОВВ-2, ОВВ-8, ОВВ-6, ОВВ-24 (рис. 3) приведена в табл. 1, основные размеры в табл. 2, экспликация штуцеров — в табл. 3.

Техническая характеристика охладителей выпара деаэраторов атмосферного давления ОВА-2, ОВА-8, ОВА-16, ОВА-24 (рис. 4) приведена в табл. 4, основные размеры — в табл. 5, экспликация штуцеров — в табл. 6.



Таблица 1. Техническая характеристика охладителей выпара ОВВ-2, ОВВ-8, ОВВ-16, ОВВ-24

Наименование параметров В трубной системе В корпусе
Давление, МПа:
рабочее.........................
пробное при гидроиспытании.
Температура, °С..................
Среда..............................

0,4
0,7
10-80
Вода

0,01-0,12
0,7
40-104
Пар,вода



Таблица 2. Основные размеры, мм., охладителей выпара ОВВ-2, ОВВ-8, ОВВ-16, ОВВ-24 (см. рис. 3)

Типоразмер Площадь поверхности, м² L, мм DxS, мм Масса охладителя, кг
Число ходов
сухого Заполненного водой
ОВВ-2
ОВВ-8
ОВВ-16
ОВВ-24
2
8
16
24
1200
1500
2603
2750
325х8
426х9
426х9
530х6
168
370
588
820
228
478
768
1206
6
4
4
4



Таблица 3. Экспликация штуцеров охладителей выпара ОВВ-2, ОВВ-8, ОВВ-16, ОВВ-24 (см.рис.3)

Индекс Назначение штуцера Диаметр штуцера наружный, мм
ОВВ-2 ОВВ-8 ОВВ-16 ОВВ-24
Ж
И
К
Л
П
Овод парогазовой смеси к эжектору..
Отвод конденсата............................
Подвод охлаждающей воды...............
Отвод охлаждающей воды.................
Подвод выпара................................
57
57
57
57
159
108
57
108
108
325
159
57
108
108
377
159
89
108
108
426



Таблица 4. Техническая характеристика охладителей выпара ОВА-2, ОВА-8, ОВА-16, ОВА-24

Наименование параметров В  трубной системе В корпусе
Давление, МПа:
рабочее.........................
пробное при гидроиспытании...
Температура, °С..................
Среда..............................

0,5
0,7
50-80
Вода

0,12
0,7
104
Пар,вода



Таблица 5. Основные размеры, мм., охладителей выпара ОВА-2, ОВА-8, ОВА-16, ОВА-24 (см.рис.4)

Типоразмер Площадь поверхности, м² L, мм DxS, мм Масса охладителя, кг Число ходов
сухого Заполненного водой
ОВА-2
ОВА-8
ОВА-16
ОВА-24
2
8
16
24
1480
1890
2100
2150
325х7
426х7
426х7
530х8
210
380
456
645
320
620
720
1050
4
4
4
4



Таблица 6. Экспликация штуцеров охладителей выпара ОВА-2, ОВА-8, ОВА-16, ОВА-24 (см.рис.4)

Индекс Назначение штуцера Диаметр штуцера, условный, мм
ОВА-2 ОВА-8 ОВА-16 ОВА-24
Б
В
Г
Д
Е
Ж
И
Слив воды
Выход воздуха
Подвод выпара................................
Овод парогазовой смеси .....
Отвод конденсата............................
Отвод охлаждающей воды.................
Подвод охлаждающей воды...............
15
15
50
15
20
50
50
15
15
80
15
50
50
50
15
15
100
15
50
80
80
15
15
100
15
80
80
80

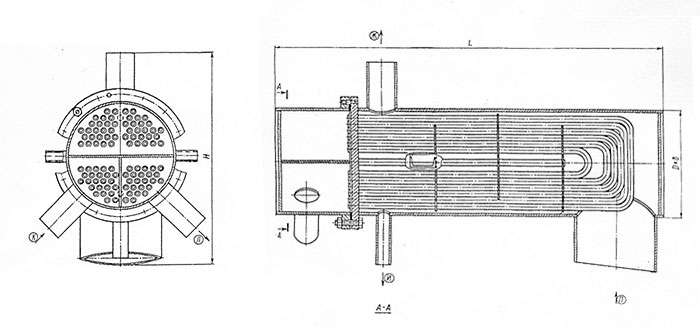

Рис. 3 Охладители выпара ОВВ-2, ОВВ-8, ОВВ-16, ОВВ-24

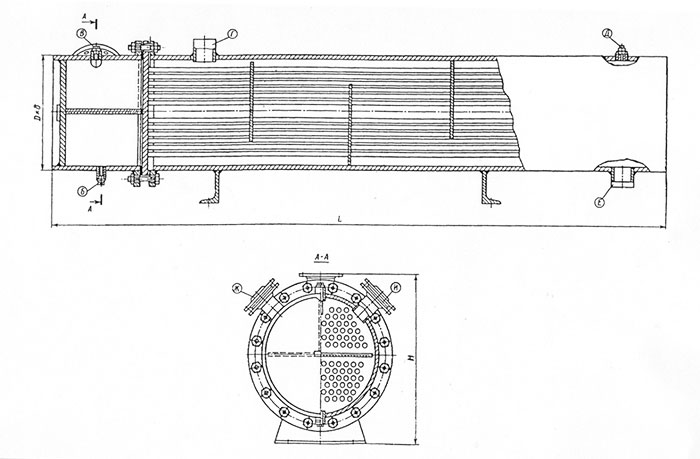

Рис. 4 Охладители выпара ОВА-2,ОВА-8, ОВА-16, ОВА-24
