Сепараторы продувки (сосуды для получения пара вторичного вскипания)

Сепараторы непрерывной и периодической продувки предназначены для разделения на пар и воду пароводяной смеси, образующейся из продувочной воды паровых котлов, конденсата пароприёмников, дренажа паропроводов при снижении её давления до давления в сепараторе (расширителе), с последующим использованием тепла воды и пара.

Сепараторы могут применяться в системах сбора конденсата с целью сокращения расхода потребляемого пара и потерь тепла с отводимой пароконденсатной смесью.

В сепараторах помимо тангенциального подвода конденсата (продувочной воды) установлены вертикальные жалюзийные каплеуловители для осушки пара вторичного вскипания.

Завод имеет возможность разработать и изготовить сепараторы по техническому заданию.

Устройство и принцип работы сепаратора непрерывной продувки

Сепаратор представляет собой вертикальный цилиндрический сосуд сварной конструкции и состоит из корпуса с приваренным к нему нижним эллиптическим днищем; верхнее эллиптическое днище соединяется с корпусом с помощью фланцевого разъёма.

В средней части корпуса приварены 2 или 4 опоры для установки сепаратора в подвешенном состоянии на опорных балках.

В нижней части корпуса находится приёмное устройство, состоящее из двух концентрично установленных обечаек и двух тангенциально вваренных в корпус патрубков, предназначенное для приёма тангенциально подводимой продувочной воды.

В верхней части корпуса крепится болтами к кольцу сепарирующее устройство, состоящее из набора специально отогнутых лопаток и предназначенное для отделения мелких капель воды от пара.

Постоянный уровень отсепарированной воды автоматически поддерживается поплавковым регулятором уровня, встроенным в штуцере Ду 150 в нижней части корпуса.

Для визуального наблюдения за уровнем отсепарированной воды сепаратор оснащён водоуказательным устройством, состоящим из водоуказательного стекла и кранов клапанного типа.

Для наблюдения за рабочим давлением в паровом пространстве сепаратора (для сепараторов СП-0,28-0,45; СП-0,7-0,6; СП-1,4-0,8; СП-1,5-0,8); имеется манометр показывающий с пределом измерения до 1,6МПа (16 кгс/см²) с продувочным 3-х ходовым краном и спускным вентилем.

Отсекание давления пара в корпусе выше допустимого (7,5 кгс/см²) обеспечивается клапаном предохранительным полноподъёмным фланцевым Ду 50 Ру 16 кгс/см², снабжённым сменной пружиной типа I, работающей при давлении в пределах 7-13 кгс/см².

Срабатывание клапана регулируется на давление 7,5 кгс/см². Верхняя часть клапана закрыта колпаком, в котором имеется регулировочный винт для установки пружины на заданное давление. Предохранительный клапан в сепараторе СП-0,15-0,3 (рабочее давление 0,06 МПа) не предусмотрен.

Работа сепаратора заключается в приёме пароводяной смеси от котла, разделении её на пар и воду за счёт расширения и вращательного движения потока в приёмном устройстве сепаратора. В приёмном устройстве происходит осадительная операция. Окончательно пар осушивается в сепарирующем устройстве.

Обозначение Объём, м³ Давление, МПа Температура, °C Масса, кг
СП-0,15-0,3 0,15 0,06 113 242,5
СП-0,28-0,45 0,28 0,7 170 470
СП-0,7-0,6 0,7 0,7 170 756
СП-1,4-0,8 1,4 0,7 170 1113

* — сепаратор продувки СП-1,5-0,8 является аналогом сепаратора СП-1,5У
** — сепаратор продувки СП-5,5-0,15 является аналогом сепаратора 5,5У

Основные параметры и размеры

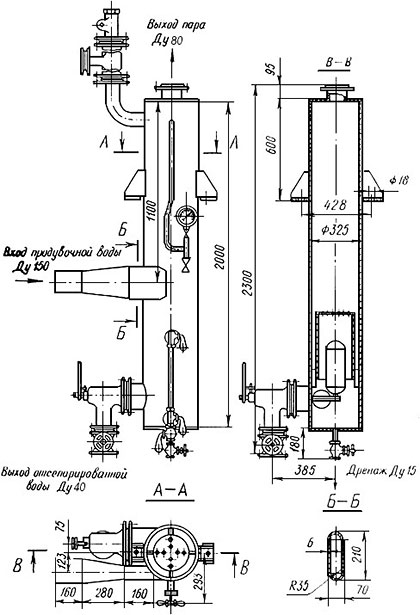

Конструкция сепаратора и его основные присоединительные размеры должны соответствовать указанным на чертеже:

При выполнении трубопровода, отводящего пар от сепаратора (Ду 80) на деаэратор, сварным установка фланца не требуется. Конструкция регулятора уровня может быть изменена предприятием – изготовителем.

Толщина стенок корпуса, днищ и патрубков определяются расчетом по ОСТ 108.031.02-75. Параметры сепаратора при подключении к деаэратору с давлением 0,02 МПа (0,2 кгс/см²) должны соответствовать указанным в таблице:

Наименование параметра

Величина

Рабочее давление (избыточное), МПа (кгс/см2), не более

Расход пара, т/ч

Температура среды, °С

Масса сепаратора (расчетная), кг

Удельная металлоемкость, т/(т·ч-1)

0,061 (0,6)

1,0

113

185

0,185

Сепараторы с рабочим давлением 0,061 МПа (0,6 кгс/см²) предназначены для установки в схемах, в которых отсутствуют отключающая арматура на паропроводе между сепаратором и деаэратором.

Рабочее давление в сепараторе устанавливается в зависимости от давления в деаэраторе и величины полной потери сопротивление пароотводящего трубопровода.

Результаты расчета максимально допустимого расхода продувочной воды для наиболее распространенных давлений в барабане котла и сепараторе приведены в таблице:

Абсолютное давление, МПа (кгс/см)

Расход продувочной воды на сепаратор, т/ч

После пароподогревателя по ГОСТ 3619-82

В барабане

3,9 (40)

2,4 (24)

1,4 (14)

0,9 (9)

4,5 (44)

2,7 (26)

1,5 (15)

1,0 (10)

3,5

4,5

6,1

7,8

Уровень воды в сепараторе должен находится в пределах указателя уровня воды.Влажность пара на выходе из сепаратора не должна превышать 0,5% во всем диапазоне нагрузок при солесодержании продувочной воды, не превышающем установленного для данного типа котла.

Документы

Опросный лист для подбора сепаратора
Сепаратор продувки СП-0,15-0,3
Сепаратор продувки СП-0,28-0,45
Сепаратор продувки СП-0,7-0,6
Сепаратор продувки СП-1,4-0,8
Техническое описание сепараторов
