Водо-водяные подогреватели. ГОСТ 27590-2005. ТУ4933-10-72545426-2012
Предприятием «Волгопромэнерго» изготавливаются подогреватели водо-водяные по ГОСТ 27590-2005 «Подогреватели водо-водяные систем теплоснабжения» и по ОСТ 34-588-68 «Подогреватели водо-водяные секционные разъемные» для систем отопления и горячего водоснабжения.
Подогреватели состоят из секций кожухотрубчатого типа с трубной системой из прямых гладких труб или труб с профильной накаткой, направляющих перегородок, соединительных калачей и переходов.

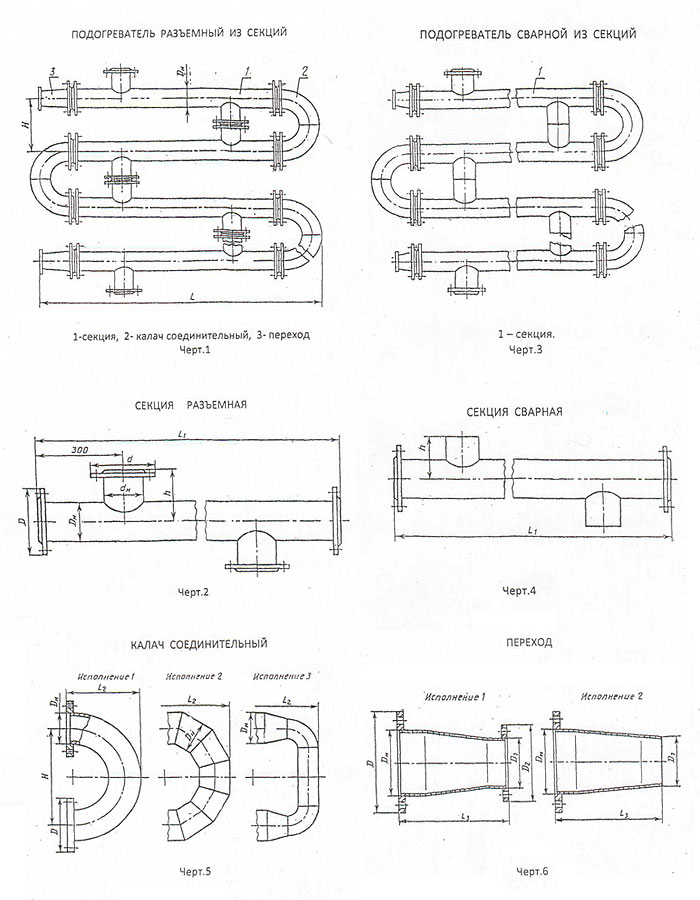

Номиналные габаритные и присоединительные размеры подогревателей и их сборочных единиц должны соответствовать приведенным в табл.1 и на черт. 1-6.
Номинальные габаритные и присоединительные размеры подогревателей, секций, соединительных калачей и переходов
| Наружн. диаметр корпуса секции Дн |
Д | Д1 | Д2 | d | dн | Н | h | L | L1 | L2 | L3 | ||
| Исполнение по черт.9 |
|||||||||||||
| 1 | 2 | 3 | |||||||||||
| 57 | 160 | 45 | 145 | 145 | 45 | 200 | 100 | 2225; 4225 |
2000, 4000 |
133 | - | 146 | 70 |
| 76 | 180 | 57 | 160 | 160 | 57 | 200 | 100 | 2265; 4265 |
143 | - | 178 | 80 | |
| 89 | 195 | 76 | 180 | 180 | 76 | 240 | 120 | 2320; 4320 |
170 | - | 217 | 85 | |
| 114 | 215 | 89 | 195 | 195 | 89 | 300 | 150 | 2350: 4350 |
210 | - | 250 | 90 | |
| 168 | 280 | 114 | 215 | 245 | 133 | 400 | 200 | 2490; 4490 |
310 | - | 340 | 140 | |
| 219 | 335 | 168 | 280 | 280 | 168 | 500 | 250 | 2610; 4610 |
415 | 415 | 450 | 150 | |
| 273 | 390 | 219 | 335 | 335 | 219 | 600 | 300 | 2800; 4800 |
512 | 512 | 600 | 190 | |
| 325 | 440 | 219 | 335 | 390 | 273 | 600 | 300 | 2800; 4800 |
600 | 600 | 600 | 190 | |
Пример обозначения по ГОСТ 27590-2005 подогревателя разъемного с наружным диаметром корпуса 273 мм, длиной секции 2,0 м без компенсатора теплового расширения, на условное давл. 10 кгс/см², с трубной системой из гладких труб из трех секций климатического исполнения У3:
ПВ 273х2,0-1,0-3-У3 ГОСТ 27590-2005.
Пример обозначения по ОСТ 34-588-68 подогревателя водо-водяного секционного разъемного на Ру 10 кгс/см² Дн=57мм, длиной трубной системой L=2000мм с числом секций.
Подогреватель 10-57х2000-4-01 ОСТ 34-588-68, сокращенно 01 ОСТ 34-588-68.
Подогреватели, изготавливаемые по ГОСТ 27590-2005 и ОСТ 34-588-68 сертифицированы на соответствие ГОСТ Р.
Основные технические характеристики подогревателей
| № | Наружн. диаметр корпуса секции, мм |
Тепловой поток, кВт секции длиной |
Гидравлическое сопротивление* МПа не более секции длиной |
Поверхность нагрева, м², секции длинной |
Кол-во трубок в секциях, шт. |
Масса, кг | ||||||
| Секции длиной | Калача | Перехода | ||||||||||
| Трубная система из гладких латунных труб Л 68 |
Трубная система из гладкихтруб Л68 |
|||||||||||
| 2м | 4м | 2м | 4м | 2м | 4м | 2м | 4м | |||||
| 01 | 57 | 7,9 | 17,6 | 0,004 0,007 |
0,006 0,009 |
0,37 | 0,75 | 4 | 23,5 | 37,0 | 8,6 | 55,5 |
| 02 | ||||||||||||
| 03 | 76 | 13,1 | 28,3 | 0,65 | 1,32 | 7 | 32,5 | 52,4 | 10,9 | 6,8 | ||
| 04 | ||||||||||||
| 05 | 89 | 18,2 | 40,7 | 0,93 | 1,88 | 10 | 40,0 | 64,2 | 13,2 | 8,2 | ||
| 06 | ||||||||||||
| 07 | 117 | 39,9 | 85,7 | 1,79 | 3,58 | 19 | 58,0 | 97,1 | 17,7 | 10,5 | ||
| 08 | ||||||||||||
| 09 | 168 | 74,4 | 147,5 | 3,49 | 6,98 | 37 | 113,0 | 193,8 | 32,8 | 17,4 | ||
| 10 | ||||||||||||
| 11 | 219 | 113,4 | 238,4 | 5,75 | 11,51 | 61 | 173,0 | 301,3 | 54,3 | 26,0 | ||
| 12 | ||||||||||||
| 13 | 273 | 236 | 479,1 | 10,28 | 20,56 | 109 | 262,0 | 461,7 | 81,4 | 35,0 | ||
| 14 | ||||||||||||
| 15 | 325 | 302,1 | 632,4 | 14,24 | 28,49 | 151 | 338,0 | 594,4 | 97,3 | 43,0 | ||
| 16 | ||||||||||||
| 17 | 377 | |||||||||||
| 18 | ||||||||||||
| 19 | 426 | |||||||||||
| 20 | ||||||||||||
Подогреватели состоят из секций кожухотрубчатого типа с трубной системой из прямых гладких труб или труб с профильной накаткой, направляющих перегородок, соединительных калачей и переходов.
Технические обозначения водонагревателей ВВП
|
Старое обозначение водонагревателей |
Новое обозначение согласно ГОСТ 27590 |
|
|
01ОСТ 34588-68 |
МВН 2052-21 |
Секция №1 (ПВ1-57х2-Г-1,0-0,37-Т) |
|
02ОСТ 34588-68 |
МВН 2052-22 |
Секция №2 (ПВ1-57х4-Г-1,0-0,75-Т) |
|
03ОСТ 34588-68 |
МВН 2052-23 |
Секция №3 (ПВ1-76х2-Г-1,0-0,65-Т) |
|
04ОСТ 34588-68 |
МВН 2052-24 |
Секция № 4 (ПВ1-76х4-Г-1,0-1,32-Т) |
|
05ОСТ 34588-68 |
МВН 2052-25 |
Секция № 5 (ПВ1-89х2-Г-1,0-0,93-Т) |
|
06ОСТ 34588-68 |
МВН 2052-26 |
Секция №6 (ПВ1-89х4-Г-1,0-1,88-Т) |
|
07ОСТ 34588-68 |
МВН 2052-27 |
Секция №7 (ПВ1-114х2-Г-1,0-1,79-Т) |
|
08ОСТ 34588-68 |
МВН 2052-28 |
Секция №8 (ПВ1-114х4-Г-1,0-3,58-Т) |
|
09ОСТ 34588-68 |
МВН 2052-29 |
Секция №9 (ПВ1-168х2-Г-1,0-3,49-Т) |
|
10ОСТ 34588-68 |
МВН 2052-30 |
Секция № 10 (ПВ1-168х4-Г-1,0-6,98-Т) |
|
11ОСТ 34588-68 |
МВН 2052-31 |
Секция № 11 (ПВ1-219х2-Г-1,0-5,75-Т) |
|
12ОСТ 34588-68 |
МВН 2052-32 |
Секция № 12 (ПВ1-219х4-Г-1,0-11,51-Т) |
|
13ОСТ 34588-68 |
МВН 2052-33 |
Секция № 13 (ПВ1-273х2-Г-1,0-10,28-Т) |
|
14ОСТ 34588-68 |
МВН 2052-34 |
Секция № 14 (ПВ1-273х4-Г-1,0-20,56-Т) |
|
15ОСТ 34588-68 |
МВН 2052-35 |
Секция № 15 ПВ1-325х2-Г-1,0-14,24-Т |
|
16ОСТ 34588-68 |
МВН 2052-36 |
Секция № 16 (ПВ1-325х4-Г-1,0-28,49-Т) |
