Эжекторы водо- и пароструйные

В качестве газоотсасывающих устройств для вакуумных деаэраторов применяются водо- и пароструйные эжекторы в зависимости от конкретных условий.

Принципиальная схема водоструйного эжектора приведена на рис. 5. Эжектор включает в себя сопло 3, к которому подводится рабочая вода. Парогазовая смесь через штуцер 1 поступает во входную камеру 5. К штуцеру 1 непосредственно примыкает камера смешения 4. Парогазовая смесь, поступающая через окно 2, конденсируется на начальном участке вытекающей из сопла 3 струи рабочей воды. Оставшийся пар конденсируется в камере смешения и диффузоре 6. Здесь же осуществляется смешение воды и воздуха и повышение общего давления. Водогазовая эмульсия отводится из эжектора в бак рабочей воды.

Эжекторы обозначаются ЭВ (эжектор водоструйный). Цифра в марке эжектора обозначает расход рабочей воды. Чертежи общих видов эжекторов даны на рис. 6 и 7.

Рис. 5 Принципиальная схема водоструйного эжектора
1 — штуцер подвода парогазовой смеси; 2
окно; 3-цилиндрическое сопло, 4 камера смешения; 5 входная камера: 6 диффузор

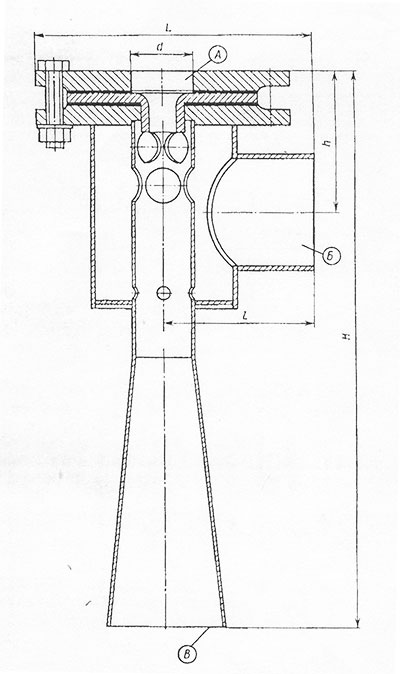

Рис. 6 Эжекторы водоструйные
ЭВ-10, ЭВ-30

Техническая характеристика эжекторов водоструйных ЭВ-10 и ЭВ-30 приведены в табл.9, основные размеры в табл. 10, а экспликация штуцеров в табл. 11.

Техническая характеристика эжектора ЭВ-60 дана в табл.12, основные размеры в табл.13.

Таблица 9. Техническая характеристика эжекторов водоструйных ЭВ-10 и ЭВ-30

Наименование параметров ЭВ-10 ЭВ-30
Давление парогазовой смеси на выходе, МПа
Массовый расход:
неконденсирующихся газов, кг/ч
рабочей воды, т/ч
Температура рабочей воды на входе, °С
Давление пробное при гидроиспытании, МПа
Рекомендуемая высота установки эжектора
(от уровня воды в баке-газоотделителе до
оси патрубка парогазовой смеси),м
Давление рабочей воды (перед соплом), МПа абс
Масса, кг
0,02

1,2
1,0
30
0,3


8
0,28
11,0
0,006; 0,02

1,35; 3,8
30
10;30
0,3


9,2; 8,25
0,25
20,6



Таблица 10. Основные размеры , мм, эжекторов водоструйных ЭВ-10 и ЭВ-30 (см. рис. 6)

Типоразмер эжектора H h L l d
ЭВ-10
ЭВ-30
290
517
104
132
212
257
120
140
57
76



Таблица 11. Экспликация штуцеров эжекторов водоструйных ЭВ-10,ЭВ-30 (см. рис. 6)

Индекс Назначение Диаметр штуцера, наружный, мм
ЭВ-10 ЭВ-30
А
Б
В
Подвод рабочей воды
Подвод парогазовой смеси
Отвод водогазовой смеси
57
76
57
76
108
108

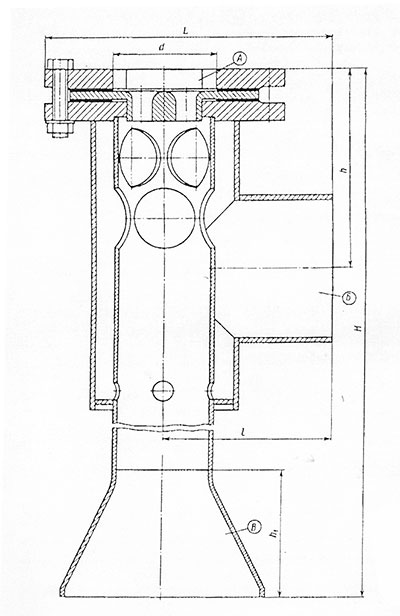

Рис. 7 Эжекторы водоструйные ЭВ-60


Таблица 12. Техническая характеристика эжекторов водоструйных ЭВ-60

Наименование параметров ЭВ-60
Давление парогазовой смеси на выходе, МПа
Массовый расход:
отсасываемых неконденсирующихся газов,кг/ч
рабочей воды, т/ч
Температура рабочей  воды на входе, °С, не выше
Давление пробное при гидроиспытании, МПа
Рекомендуемая высота установки эжектора
от уровня воды в баке- газоотделителе до оси
патрубка парогазовой смеси),м
Давление рабочей воды (перед соплом), МПа абс
Масса, кг
0,006; 0,02

3,5; 10
60
10; 30
0,3


8,2; 7,8
0,31
43



Таблица 13. Основные размеры, мм, эжекторов водоструйных ЭВ-60

Типоразмер эжектора H h h1 L l d
ЭВ-60 2647 192 100 310 180 110
