Холодильники отбора проб воды и пара одноточечные и двухточечные, водные щиты, зонды отбора проб

1. Холодильники отбора проб одноточечные разборные серии ХОПР1, с диаметром корпуса 89, 133, 219, 273 мм, модернизированные

Технические характеристики и ограничение по применению



Наименование

Корпус Дкор×Sкормм

Змеевик

Вес, кгг

Дтр×Sтр, мм

Расчет. давление МПа(кгс/см²)

Давление гидроисп. МПа(кгс/см2)

ХОПР1-89-3,2

89х3,5

6х1

3,2(32)

4,0(40)

6,5

ХОПР1-89-4,5

89х3,5

6х1

4,5(45)

5,6(56)

6,5

ХОПР1-89-6,3

89х3,5

6х1

6,3(63)

7,8(78)

6,5

ХОПР1-133-25

133х4,0

10х2

25,0(250)

32(320)

13,5

ХОПР1-219-13,8

219х5

14х2

13,8(138)

17,2(172)

25,0

ХОПР1-273-12,9

273х6

18х2

12,9(129)

16,1(161)

36,0

Корпус рассчитан на давление 1,0 МПа (10 кгс/см²), температуру до 100°С.
Корпус испытывается давлением 1,3 МПа 13 кгс/см²).

Обозначение при заказе:

Холодильник отбора проб разборный одноточечный, диаметр корпуса 89 мм, для работы с давлением в змеевике до 4,0 МПа

ХОПР1-89-4.0, ТУ 3113-012-72545426-2011








2. Двухточечные холодильники отбора проб воды и пара

Предприятие ООО «Волгопромэнерго»  изготавливает двухточечные холодильники отбора проб в соответствии с РД 24.031.121-2007 (взамен ОСТ 108.030.04-80).

Старое обозначение Новое обозначение Расчетное давление МПа (кгс/см²) Давление гидроиспытаний МПа (кгс/см²)
ХД-125-4,0 ХОП2-133-4,0 4,0 4,9 (50)
ХД-125-10,0 ХОП2-133-10,0 10,0 12,3 (125)
ХД-125-14,0 ХОП2-133-14,0 14,0 17,2 (175)
ХД-125-25,5 ХОП2-133-25,5 25,5 31,4 (320)

В настоящее время на холодильники отбора проб получен Сертификат соответствия требованиям технического регламента о безопасности машин и оборудования (Постановление Правительства РФ от 15.09.2009 г. № 753).

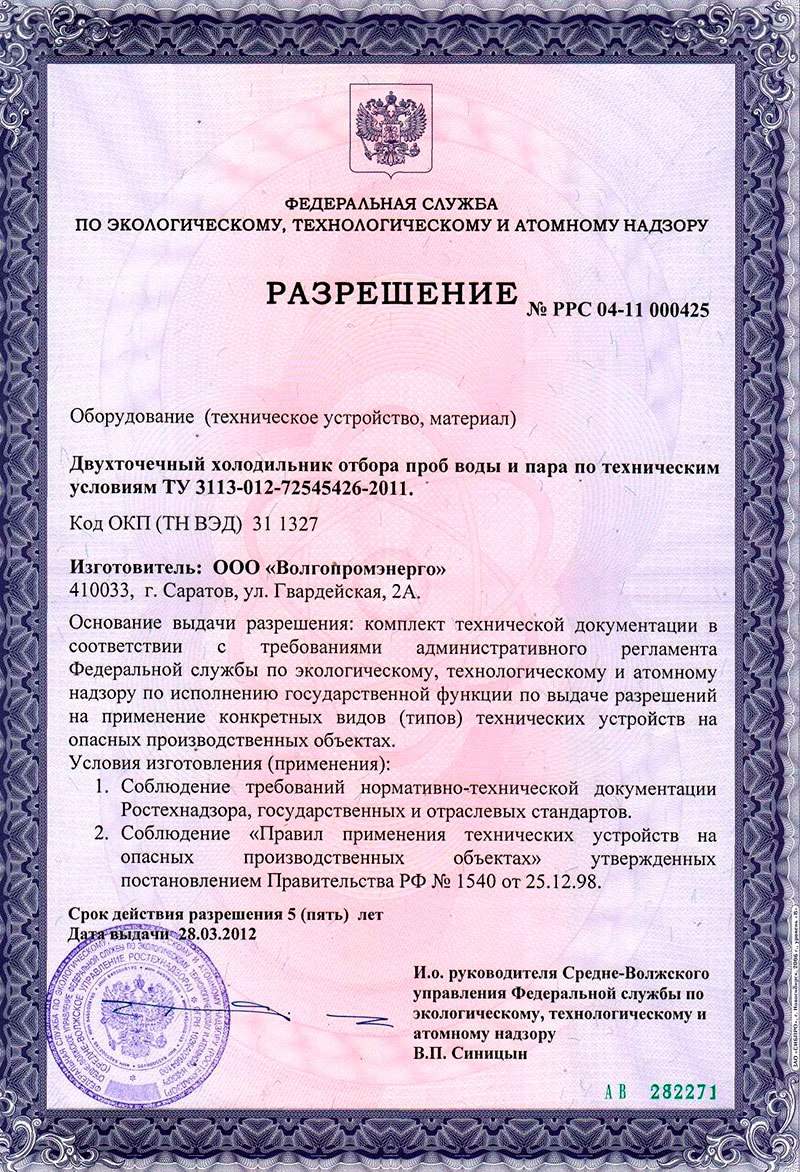

Холодильники отбора проб сертифицированы на соответствие ГОСТ Р и так как поставлялись на опасные производственные объекты имеют Разрешения на применение, выданные Ростехнадзором РФ.

Высокий технический уровень холодильников отбора проб обеспечивается совершенной технологией производства традиционной для отечественной оборонной промышленности.

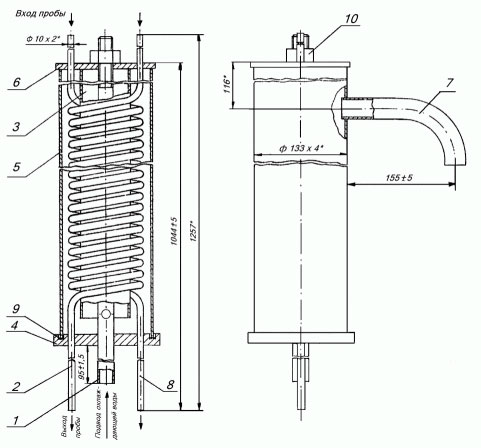

Рис. Холодильник отбора проб пара и воды 2-х точечный
1 — патрубок; 2 змеевик; 3 труба-ограничитель; 4 донышко; 5 труба; 6 крышка; 7 патрубок; 8 змеевик; 9 кольцо резиновое; 10 гайка;

Назначение

Двухточечные холодильники отбора проб воды и пара предназначены для охлаждения, отбираемых для химического анализа проб воды и пара котлов, деаэраторов, а также пароводяных трактов электростанций и ТЭЦ.

Холодильники отбора проб охлаждают отбираемые для химического анализа пробы воды и пара до температуры не выше 400 С.

Задачи и объем химического контроля

Химический контроль за качеством воды и пара должен обеспечивать надежную и экономичную эксплуатацию всех аппаратов и элементов тепловой схемы.

Химический контроль должен давать четкое представление о составе исходной воды, о качестве конденсата, возвращаемого в питательную систему котла, а также о качестве пара, выдаваемого котлом.

Общий объем контроля устанавливает пусконаладочная организация, но он не должен быть меньше указанного в РД 10-165-97.

Устройство холодильника отбора проб и оборудования пробоотборных линий

Холодильники отбора проб воды и пара применяются змеевиковые двухточечные.

Холодильники обеспечивают температуру охлажденной пробы перегретого и насыщенного пара не более 40°С, охлаждающей воды на сливе не более 60°С.

По производительности холодильники рассчитаны   на расход перегретого пара с параметрами Р=25 МПа(255 кгс/см²), t=540°С  на одну нитку, в количестве 25 кг/час.

Наименование ХД-125-4-151, ХОП
Диаметр корпуса, мм 133х6
Давление в змеевике, рабочее, МПа 4; 10; 14; 25,5
Давление в змеевике, гидроиспытания, МПа 5;12,5; 17,5; 32
Давление в корпусе, рабочее, МПа 1
Давление в корпусе, гидроиспытания, МПа 1,25
Температура охлаждающей воды на входе, не более, °C 25
Температура охлаждённой пробы, не более, °C 40
Ёмкость корпуса, л 6,64
Масса аппарата (сухая), кг 26,3

Внимание! Холодильник соответствует требованиям РД 24.031.121-91 взамен ОСТ 108.030.04-80.

Для охлаждения пробы используется охлаждающая вода с расчетной температурой не более +25°С. Содержание взвешенных веществ в охлаждающей воде не должно превышать 5 мг/кг, карбонатная жесткость — 3,0 мг-экв/кг, сухой остаток — 1000мг/кг.

Допускается использование воды при больших концентрациях указанных веществ, при этом должна быть предусмотрена возможность проведение периодической реагентной очистки поверхностей холодильника.

Рекомендации по установке пробоотборных устройств.

Для проведения анализа каждая точка отбора проб оборудуется своим трубопроводом Ду 6, на котором располагаются устройства для отбора проб:

  • пробоотборник (зонд);
  • запорный вентиль Ду6, устанавливаемый за пробоотборником (для котлов группы 3 устанавливаются последовательно два вентиля);
  • двухточечный холодильник, устанавливаемый вертикально;
  • дроссельный игольчатый вентиль Ду 6, устанавливаемый на выходе из холодильника.

При монтаже линии отбора проб должен быть выдержан уклон в сторону движения среды. Трубопроводы, независимо от их длины, не должны иметь тепловой изоляции, но для обеспечения безопасности, их необходимо ограждать.

Расчетная скорость воды во входном отверстии зонда должна быть такой же, как и в трубопроводе.

ООО «Волгопромэнерго» также изготавливает двухточечные холодильни-ки с диаметром корпуса Ду 159 мм, Ду 219 мм, Ду 273 мм и одноточечные холодильники отбора проб с диаметром корпуса Ду 76 мм, Ду 108 мм, Ду 133 мм, Ду 159 мм, Ду 219 мм, Ду 273 мм.


Двухточечные холодильники отбора проб серии ХОП2 в нержавеющим исполнении



3. Водный щит

3.1 Водный щит, комплектуемый двухточечными холодильниками отбора проб

Наименование водных щитов комплектуемых двухточечными ХОП

ОБОЗНАЧЕНИЕ водных щитов

ХОП (новое/старое обозначение)

Кол-во двухточечных ХОП

ХОП
Dкорп. Х  Sстенки, мм

ВЩ - 2 - 133

ХОП2-133 -* / ХД-125 - *

2

133 х 4

ВЩ - 3 - 133

ХОП2-133 -* / ХД-125 - *

3

133 х 4

ВЩ - 4 - 133

ХОП2-133 -* / ХД-125 - *

4

133 х 4

ВЩ - 2 - 219

ХОП2 - 219 - *

2

219 х 5

ВЩ - 3 - 219

ХОП2 - 219 - *

3

219 х 5

ВЩ - 2 - 273

ХОП2 - 219 - *

2

273 х 5

Примечание: *- указывается давление в змеевике, МПа

Обозначение при заказе:

Водный щит в комплекте с тремя двухточечными холодильниками отбора проб с диаметром корпуса 133мм. Давление в змеевике 4,0 МПа. ВЩ-3-133-4,0   РД24.031.121-2007



3.2 Водные щиты, не комплектуемые холодильниками отбора проб

Наименование водного щита

К-во пробоотборных линий

ВЩ - 4

4

ВЩ - 6

6

ВЩ - 8

8

Диаметр и толщина стенки трубок пробоотборных линий могут быть 10 х 2мм,  14 х 2мм,  16 х 2мм.

Обозначение при заказе:

Водный щит на 4 пробоотборные линии, пробоотборная линия - нержавеющая труба  10 х 2мм.
ВЩ - 4    РД24.031.121-2007



4. Зонды отбора проб


Зонды щелевые со смесителем для паропровода с Д=219 мм


Зонды трубчатые







Cертификаты и Разрешения

Документы

Опросный лист для заказа холодильника отбора проб
Техническое описание, габаритные и присоединительные размеры холодильника отбора проб
