Подогреватели пароводяные горизонтальные. ГОСТ 28679-90

Назначение

Компания «Волгопромэнерго» изготавливает подогреватели сетевой воды, выпускаемые на основе ГОСТ 28679-90 «Подогреватели пароводяные систем теплоснабжения. Общие технические условия», ОСТ 108.271.105-76 и ТУ 4933-11-72545426-2012 «Подогреватели пароводяные тепловых сетей», предназначеные для применения в системах теплоснабжения (закрытого и открытого типов), работающих по температурным графикам 70/150, 70/130 и 70/95 °С.

Описание конструкции

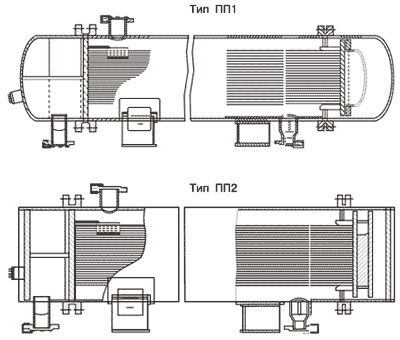

Рис.1 Пароводяные подогреватели серии ПП с эллиптическими и плоскими донышками

Все подогреватели выполнены по единой принципиальной схеме и представляют собой горизонтальные поверхностные теплообменники кожухотрубного типа. Поверхности теплообмена в них образованы прямыми гладкими трубами диаметром 16х1 мм(преимущественно латунными), концы которых с помощью вальцовки закрепляются в основной и «плавающей» трубных решетках. В подогревателях применяются трубки длиной 2 и 3 м.

Данные подогреватели выпускаются в двух типовых исполнениях: с эллиптическими и плоскими донышками (см.рис.1)

Каждый подогреватель устанавливается на двух опорах. В трубной системе имеется несколько промежуточных перегородок, которые являются одновременно опорами для трубок пучка и задают определенное направление движения пара в пучке, приближая его к поперечному. Основная (передняя) трубная решетка при сборке аппаратов по периферийной части закрепляется между фланцами корпуса и передней водяной камеры.

Нагреваемая сетевая вода движется внутри трубок, подводится и отводится через соответствующие патрубки на передней (основной) водяной камере, направленные вниз, то есть в сторону расположения опор. На верхней образующей корпуса расположен патрубок для подвода греющего пара в корпус подогревателя. Участок трубного пучка напротив парового патрубка защищен от динамического воздействия набегающего парового потока перфорированным отбойным щитком, закрепленным на нескольких рядах труб верней части пучка.

Расположения патрубков заказчик должен оговорить при согласовании заказа на изготовление подогревателя.

На верхней образующей корпуса имеется штуцер для присоединения манометра и штуцер с вентилем для выпуска воздуха (паровоздушной смеси в процессе эксплуатации) из корпуса (межтрубного пространства подогревателя) при гидроиспытаниях и эксплуатации подогревателя. В верхней точке передней водяной камеры находится штуцер с вентилем для выпуска из нее воздуха при заполнении подогревателя водой перед включением в работу.

Корпус подогревателей имеет два фланца: через один в него вводится трубная система, по второму — присоединительная съемная часть корпуса. Аппараты могут поставляться заказчику в двух- и четырехходовом исполнениях по сетевой воде. Подогреватели с диаметром корпуса до 480 мм включительно могут изготавливаться без фланцевого соединения корпуса с его съемной частью.

Технические характеристики

Обозначение
подогревателя
Площадь поверхности нагрева S, м² Теплопро-изводительность номинальная Q  Гкал/ч Диаметр корпуса Дн,мм Кол-во трубок, n, шт Длина трубок
L, мм
Давление греющего пара р, кгс/см² Число  ходов по воде Расход
воды номинальный Gв, т/ч
Сечение для прохода воды f, м² Гидравлическое сопротивление при расчетном расходе воды Δр, м.вод.ст.
с эллиптическими днищами с плоскими днищами
Температурный график 70/150 °C
ПП1-9-7-IV
ПП1-17-7-IV
ПП1-24-7-iV
ПП1-32-7-iV
ПП1-53-7-IV
ПП1-76-7-IV
ПП1-108-7-IV
ПП2-9-7-IV
ПП2-17-7-IV
ПП2-24-7-iV
-
-
-
-
9.5
17.2
24.4
32.0
53.9
76.8
108.0
1.13
2.08
2.94
3.88
6.55
9.4
13.3
325
426
480
630
630
720
820
68
124
176
232
392
560
792
3000 7 4 16.1
29.4
41.7
55.0
93.0
133.0
188.0
0.0026
0.0048
0.0068
0.0090
0.0151
0.0216
0.0302
6
Температурный график 70/130 °С
ПП1-9-7-II
ПП1-17-7-II
ПП1-24-7-iI
ПП1-32-7-iI
ПП1-53-7-II
ПП1-76-7-II
ПП1-108-7-II
ПП2-9-7-II
ПП2-17-7-II
ПП2-24-7-iI
-
-
-
-
9.5
17.2
24.4
32.0
53.9
76.8
108.0
1.63
2.98
4.22
5.57
9.2
13.2
18.1
325
426
480
530
630
720
820
68
124
176
232
392
560
792



3000

7 2 32.4
59.0
83.5
110.5
182.0
261.0
358.0
0.0052
0.0096
0.0136
0.0180
0.0302
0.0432
0.0604
3
Температурный график 70/95 °С
ПП1-6-2-II
ПП1-11-2-II
ПП1-16-2-iI
ПП1-21-2-iI
ПП1-35-2-II
ПП1-50-2-II
ПП1-71-2-II
ПП2-6-2-II
ПП2-11-2-II
ПП2-16-2-iI
-
-
-
-
6.3
11.4
16.0
21.2
35.3
50.5
71.0
0.585
1.078
1.52
1.99
3.38
5.02
6.84
325
426
480
530
630
720
820
68
124
176
232
392
560
792
2000 2 2 29.2
53.4
76.0
103.5
169.0
251.0
342.0
0.0052
0.0096
0.0136
0.0180
0.0302
0.0432
0.0604
2.1

Теплопроизводительность, основные параметры подогревателей являются номинальными: они определены с учетом оптимальных параметров работы аппаратов в тепловых сетях, работающих по температурным графикам 70/150 и 70/130 °С при давлении греющего пара в корпусах 0,7 МПа (7 кгс/см²) и 70/95 °С при давлении пара 0,2 МПа (2 кгс/см²).

Допускается работа подогревателей по другим режимам. При этом рабочее давление греющего пара не должно превышать 1 МПа (10 кгс/см²), температура пара не должна превышать 300 °С, а вода — соответственно 1,6 МПа (16 кгс/см²) и 200 °С. Теплопроизводительность подогревателей в этих режимах определяется расчетным путем или специальными испытаниями.
Во избежание вскипания давление воды в подогревателях всегда должно превышать давление пара в корпусе не менее чем на 0,1 МПа (1 кгс/см²).

Основные габаритные и присоединительные размеры подогревателей даны в табл.3.

Условные обозначения типоразмеров:

ПП1-53-0,7-IV — подогреватель пароводяной с эллиптическими днищами, поверхностью теплообмена 53,9 м² (при диаметре трубок в пучке 16х1 мм), рабочим (избыточным) давлением в корпусе (паровом пространстве) 0,7 МПа (7 кгс/см²), четырехходовой по нагреваемой сетевой воде;

ПП2-16-0,2-11 — подогреватель пароводяной с плоскими днищами, поверхностью теплообмена 16 м² (при диаметре трубок в пучке 16х1 мм), рабочем (избыточным) давлением пара в корпусе (паровом пространстве) 0,2 МПа (2 кгс/см²), двухходовой по сетевой воде.

Требования к эксплуатации

При эксплуатации подогревателей необходимо обеспечить непрерывный отвод неконденсирующихся газов из парового пространства в количестве не менее 1% от расхода греющего пара на подогреватель.

На паропроводе к подогревателю или на питающем паром источнике (котле) устанавливаются предохранительные устройства предотвращающие возможность повышения давления в корпусе подогревателя выше расчетной величины.

Чистка трубок подогревателя с водяной стороны может осуществляться одним из механических(гидропневматический, гидравлический и т.д.) или химическим (промывка) способом.

Для проведения механической чистки необходимо отсоединить трубопроводы сетевой воды, снять переднюю камеру и крышку корпуса, а затем «плавающую» водяную камеру.

Подогреватели должны храниться в сухом, проветриваемом помещении, не допускается хранение вблизи складов химикатов, аммиака и активных газов.

Комплектность

Комплектность поставки подогревателей типа ПП1 и ПП2 по ГОСТ 28679-90, ОСТ 108.271.105-76 и ТУ 4933-11-72545426-2012 приведена ниже:

подогреватель в сборе                                1
вентиль муфтовый Ду 15 (Ру 16)                  3
труба кольцеобразная для манометра          1
паспорт по форме Госгортехнадзора РФ      1
инструкция по монтажу и эксплуатации        1
чертеж общего вида подогревателя             1

Транспортировка и гарантия

Подогреватели транспортируются без упаковки.

Гарантийный срок службы — 18мес. со дня пуска в эксплуатацию, но не более 24 мес. со дня отгрузки.

Пароводяные подогреватели марки ПП, изготавливаемые ООО «Волгопромэнерго» сертифицированы на соответствии ГОСТ Р.

Старые и новые обозначения подогревателей

Старое Новое (ОСТ 108.271.105-76)

01 ОСТ 34-531-68
02 ОСТ 34-531-68
03 ОСТ 34-531-68

11 ОСТ 34-531-68
12 ОСТ 34-531-68
13 ОСТ 34-531-68

01 ОСТ 34-532-68
02 ОСТ 34-532-68
03 ОСТ 34-532-68

01 ОСТ 34-576-68
02 ОСТ 34-576-68
03 ОСТ 34-576-68
04 ОСТ 34-576-68
05 ОСТ 34-576-68
06 ОСТ 34-576-68
07 ОСТ 34-576-68
11 ОСТ 34-576-68
12 ОСТ 34-576-68
13 ОСТ 34-576-68
14 ОСТ 34-576-68
15 ОСТ 34-576-68
16 ОСТ 34-576-68
17 ОСТ 34-576-68

01 ОСТ 34-577-68
02 ОСТ 34-577-68
03 ОСТ 34-577-68
04 ОСТ 34-577-68
05 ОСТ 34-577-68
06 ОСТ 34-577-68
07 ОСТ 34-577-68

ПП2-9-7-II    ОСТ  108.271.105-76
ПП2-17-7-II   ОСТ  108.271.105-76
ПП2-24-7-II   ОСТ  108.271.105-76

ПП2-6-2-II    ОСТ  108.271.105-76
ПП2-11-2-II  ОСТ  108.271.105-76
ПП2-16-2-II  ОСТ  108.271.105-76

ПП2-9-7-IV    ОСТ  108.271.105-76
ПП2-17-7-IV  ОСТ  108.271.105-76
ПП2-24-7-IV  ОСТ  108.271.105-76

ПП1-9-7-II      ОСТ  108.271.105-76
ПП1-17-7-II    ОСТ  108.271.105-76
ПП1-24-7-II    ОСТ  108.271.105-76
ПП1-32-7-II    ОСТ  108.271.105-76
ПП1-53-7-II    ОСТ  108.271.105-76
ПП1-76-7-II    ОСТ  108.271.105-76
ПП1-108-7-II  ОСТ  108.271.105-76
ПП1-6-2-II      ОСТ  108.271.105-76
ПП1-11-2-II    ОСТ  108.271.105-76
ПП1-16-2-II     ОСТ  108.271.105-76
ПП1-21-2-II     ОСТ  108.271.105-76
ПП1-35-2-II     ОСТ  108.271.105-76
ПП1-50-2-II     ОСТ  108.271.105-76
ПП1-71-2-II     ОСТ  108.271.105-76

ПП1-9-7-IV      ОСТ  108.271.105-76
ПП1-17-7-IV    ОСТ  108.271.105-76
ПП1-24-7-IV    ОСТ  108.271.105-76
ПП1-32-7-IV    ОСТ  108.271.105-76
ПП1-53-7-IV    ОСТ  108.271.105-76
ПП1-76-7-IV     ОСТ  108.271.105-76
ПП1-108-7-IV   ОСТ  108.271.105-76

Рекомендации по выбору пароводяных подогревателей

Требемый типоразмер подогревателя определяется заданной теплопроизводительностью или расходом сетевой воды и температурным графиком работы тепловой сети

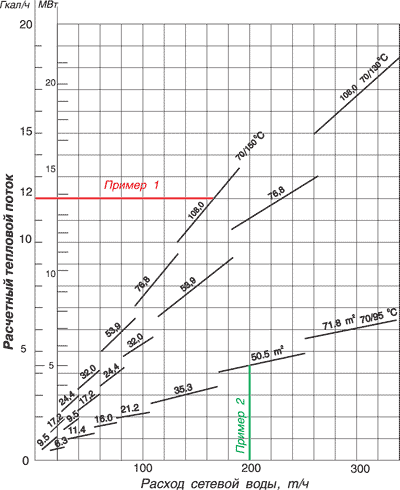

Выбор одогревателей по ОСТ 108.271.105-76 рекомендуется производить по графику зависимости теплопроизводительности Q от расхода воды Ga при нагреве воды по температурным графикам 70/150 °C, 70/130 °C, 70/95 °C

График выбора ПП

Пример 1

Выбор подогревателя для температурного графика 70/150 °С теплопроизводительностью 12 Гкал/ч. Из точки, соответствующей теплопроизводительности 12 Гкал/ч, проводим горизонтальную линию до пересечения с линией температурного графика 70/150 °С. Точке пересечения соответствует цифра 108, т.е. при заддных параметрах нужен подогреватель с поверхностью нагрева 108 м². По таблице выбираем четырхходовый подогреватель ПП1-108-7-IV ОСТ 108.271.105-76

Пример 2

Выбор подогревателя для температурного графика 70/95 °С. При расходе нагреваемой воды 200 т/ч. Из точки 200 на оси расхода воды проводим вертикальную линию до пересечения с линией температурного графика 70/95 °С. Точке пересечения соответсвует цифра 50,5, т.е. при заданных параметрах нужен подогреватель с поверхностью нагрева 50,5 м². По таблице выбираем подогреватель двухходовый ПП1-50-2-11 ОС 108.271.105-76

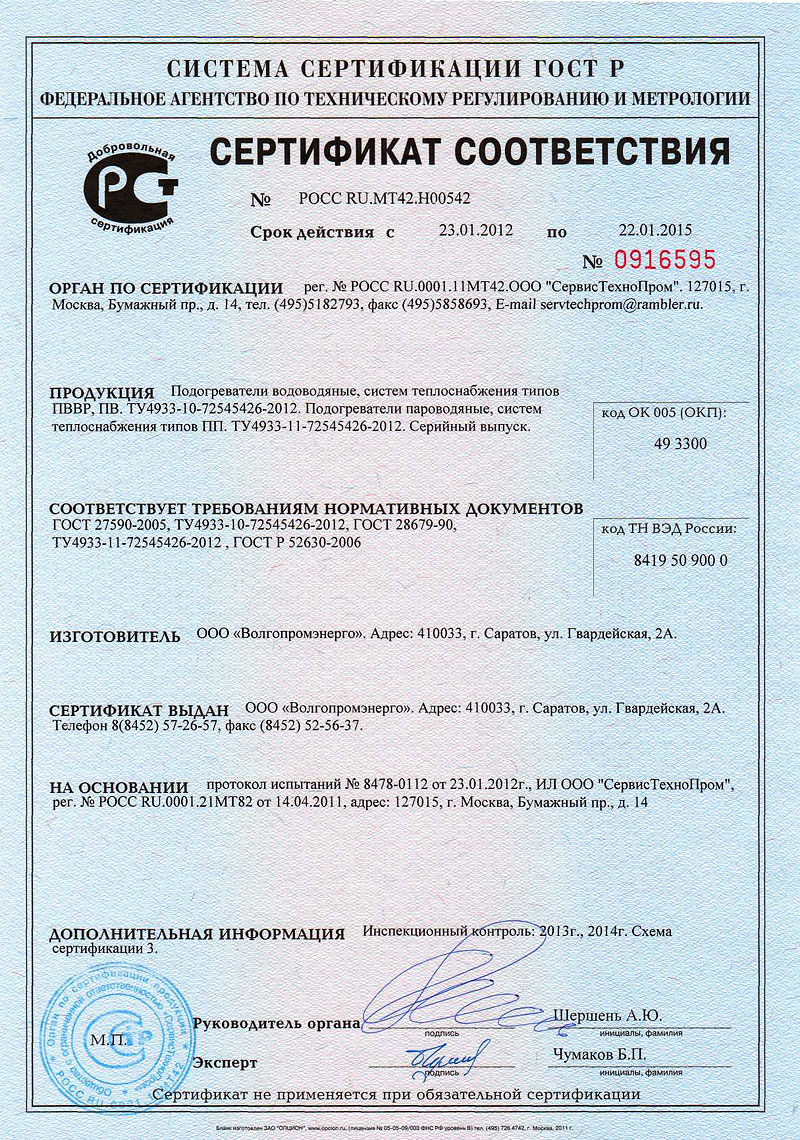

Сертификаты

Сертификат

Документы

Габаритные и присоединительные размеры подогревателей для температурного режима 70/95°
Габаритные и присоединительные размеры подогревателей для температурного режима 70/130°
Габаритные и присоединительные размеры подогревателей для температурного режима 70/150°
