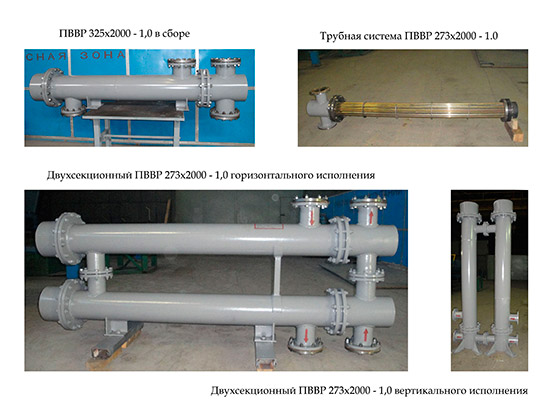

ООО «Волгопромэнерго» (г. Саратов) освоил производство новых водоводяных малогабаритных разборных подогревателей сетевой воды (тип ПВВР), обладающих высокими ремонтопригодностью, надежностью и тепловой эффективностью взамен секционных, изготавливаемых по ГОСТ 27590-88.

Основными преимуществами подогревателя ПВВР являются:

  • возможность разборки и выемки трубной системы из корпуса для осмотра, очистки и ремонта;
  • обеспечивается очистка межтрубного пространства;
  • ремонт осуществляется стандартными инструментами, с использованием доступных материалов непосредственно на месте;
  • исключение калачей и переходов при последовательном соединении нескольких подогревателей;
  • повышенная тепловая эффективность.

Конструкция аппаратов серии ПВВР представляют собой кожухотрубный теплообменник горизонтального или вертикального типа (см.рис1), основными узлами которого являются: 1,5 — съемные передняя и задняя водяные камеры; 2 — корпус; 3 — трубная система; 4 — съемная крышка корпуса, 6 — специальный фланец, 7 — специальные зажимы. Также на рис.1 показано движение сетевой воды.

При включении подогревателей в схему должно соблюдаться противоточное движение потоков в них, сетевая вода, как правило должна двигаться внутри трубок.

Длина трубной система едина для всего типоразмерного ряда и составляет 2000 мм. Аппарат по движению жидкости в трубном пространстве — двухходовой, что позволяет повысить скорость воды до 2 м/сек.

К особенностям конструкции трубной системы можно отнести применение поперечных сегментных перегородок совместно с продольной, что делает движение жидкости в межтрубном пространстве — многоходовым и поперечно-продольным, при этом скорость воды достигает 1,2-1,5 м/сек (см. рис. 2).

Передняя и задняя водяные камеры (1,5) выполнены съемными. Передняя водяная камера выполняет роль -распределительной, задняя — поворотная. Задняя камера плавающая, чем обеспечивается надежная компенсация температурных удлинений трубной системы. Передняя водяная камера крепится к корпусу с помощью фланцевого разъема, задняя водяная камера крепится к трубной доске с помощью специальных зажимов.

Конструкция уплотнения трубной доски с задней водяной камеры, позволяющая вынимать трубную систему из корпуса подогревателя, запатентована патент №1502947 от 23.08.89 г. Съемная крышка корпуса (4) предназначена для доступа к задней водяной камере.

Высокий технический уровень подогревателей типа ПВВР обеспечивается также совершенной технологией производства, традиционной для отечественной оборонной промышленности.

Параметры рабочих сред:

  • аппараты с плоскими днищами предназначены для рабочих сред с давлением до 10 кгс/см², и температурой до 150 °С;
  • аппараты с эллиптическими днищами предназначены для рабочих сред с давлением до 16 кгс/см² и температурой до 180 °С;

Основные размеры и характеристики подогревателя ПВВР 530х2000-1,0 приведены в табл.1.

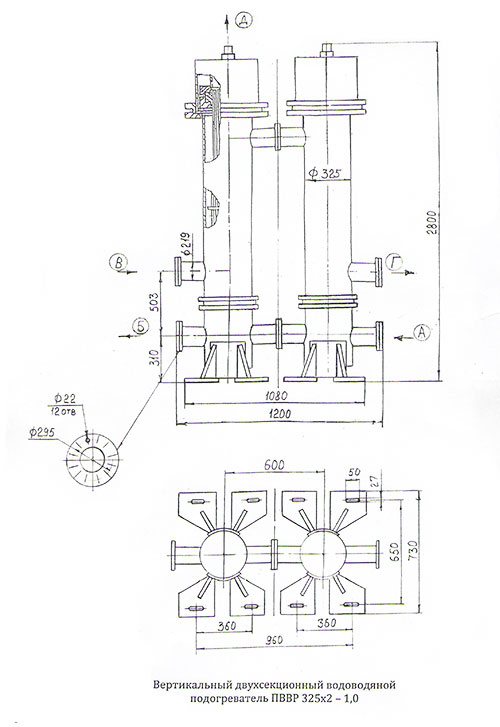

Для повышения тепловой эффективности, аппараты типа ПВВР могут собираться в блоки из 2-х или 3-х подогревателей, при этом сохраняется противоточное движение нагревающей и греющей воды (см. рис 3 и рис 4).

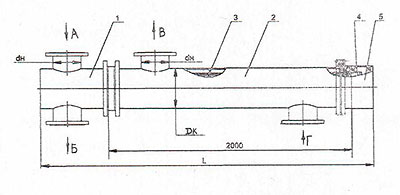

Рис.1 Принципиальная схема подогревателя серии ПВВР, с указанием движения сетевой воды по трубной системе.
1
Камера водяная передняя распределительная; 2 Корпус; 3 Система трубная; 4 Крышка корпуса; 5 Камера водяная задняя (поворотная); 6 Специальный корпусный фланец; 7 Специальные зажимы для крепления к трубной доске задней водяной крышке; А,Б- подвод отвод сетевой воды; В,Г подводотвод греющей воды.

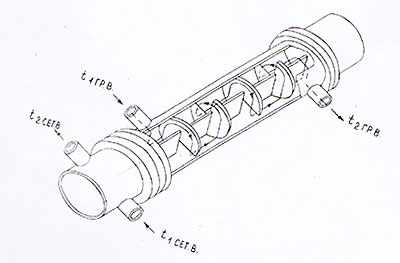

Рис.2 Схема движения нагревающей воды в корпусе подогревателя серии ПВВР.


Таблица 1. Основные технические характеристики и габаритные размеры подогревателей ПВВР по ТУ 4933-010-72545426-2012


Обозначение подогревателя

­Основные размеры, мм

Главные характеристики



D



L

dH

Площадь поверхности
 нагрева, м2

Расход сетевой
воды, т/ч

Тепловой
поток, кВт

А,Б,В,Г

Д16х1

Д16х1

Д16х1

ПВВР114*2-1,0

114

2410

57

0,97

6,0

31

ПВВР114*2-1,6

2420

ПВВР159*2-1,0

159

2436

57

2,1

14,0

94,5

ПВВР159*2-1,6

2470

ПВВР168*2-1,0

168

2460

89

2,9

18,0

112

ПВВР168*2-1,6

2480

ПВВР219*2-1,0

219

2510

113

5,0

30,0

189

ПВВР219*2-1,6

2540

ПВВР273*2-1,0

273

2525

133

9,4

55,0

379

ПВВР273*2-1,6

2540

ПВВР325*2-1,0

325

2630

219

14,2

82,0

586

ПВВР325*2-1,6

2680

ПВВР377*2-1,0

377

2705

273

18,7

110,0

786

ПВВР377*2-1,6

2760

ПВВР426*2-1,0

426

2730

273

25,4

150,0

1098

ПВВР426*2-1,6

2780

ПВВР480*2-1,0

480

2760

273

28,8

170,0

1275

ПВВР480*2-1,6

2800

ПВВР530*2-1,0

530

2750

273

36,6

216,0

1642

ПВВР530*2-1,6

2850

ПВВР630*2-1,0

630

2880

273

62,0

353,0

3140

ПВВР630*2-1,6

2947

ПВВР720*2-1,0

720

2970

273

92,0

485,0

4671

ПВВР720*2-1,6

3070

ПВВР820*2-1,0

820

3063

325

108,0

615,0

6213

ПВВР820*2-1,6

3230

Примечание:



  1. Последнее число в обозначении подогревателей означает давление среды в МПа.
  2. Характеристики даны для подогревателей с гладкими трубками Ø16х1 мм из латуни.
  3. Тепловой поток определен при номинальном расходе сетевой воды и разности начальных температур сред 15 °С.
  4. Гидравлическое сопротивление трубного пучка для всех подогревателей при чистых гладких трубках не более 0,015 МПа.
  5. При применении труб из нержавеющей стали величины тепловых потоков должны быть снижены на 8-10%.

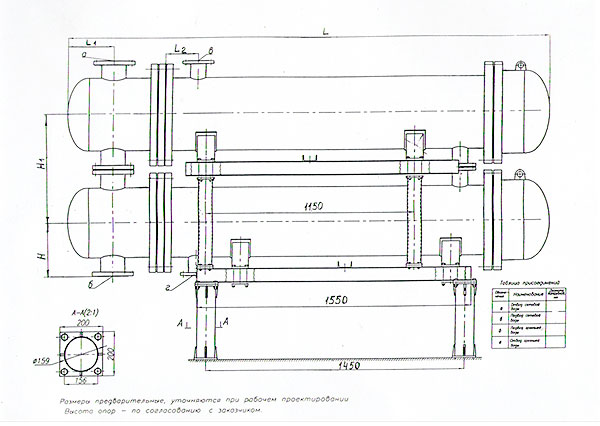

Рис.3. Блок из двух горизонтальных подогревателей типа ПВВР с эллиптическими днищами

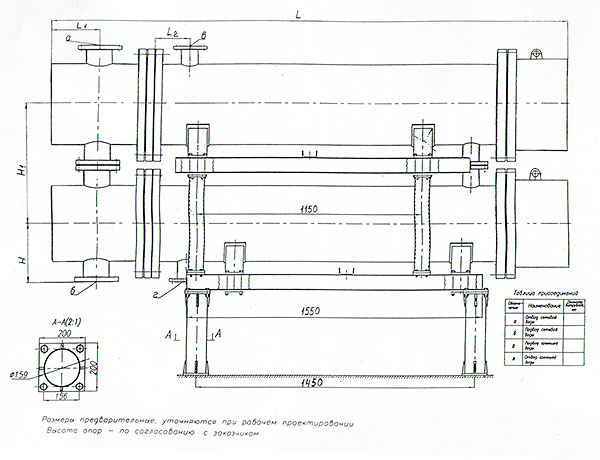

Рис. 4 Блок из двух горизонтальных подогревателей типа ПВВР с плоскими днищами
